金屬管浮子流量計安裝與使用注意事項

   金屬管浮子流量計采用可變面積式測量原理，其浮子在測量管中隨著流量的變化，將浮子向上移動在某一位置浮子所受的浮力與浮子重力達到平衡。此時浮子與孔板（或錐管）間的流通環隙面積保持一定環隙面積與浮子的上升高度成正比，即浮子在測量管中上升的位置代表流量的大小，變化浮子的位置由內部磁鐵傳輸?shù)酵獠康闹甘酒鳎怪甘酒髡_地指示此時的流量值。這就使得指示器殼體不和測量管直接接觸，因此，即使安裝限位開關或變送器，儀表可用于高溫，高壓工作條件下，適用于測量液體、氣體的體積流量。因此金屬管浮子流量計特別適用于小口徑和低流速介質流量測量。LZ系列金屬管浮子流量計產品主要由測量管體、浮子和指示器組成。浮子的位移量與流量的大小成比例，通過磁耦合傳動系統，以不接觸方式，將浮子位移量傳給指示器直接指示流量的大小。指示器也可以配備流量PCB板，輸出標準4-20mA電遠傳信號、HART協議通訊、上限和下限流量報警、流量積算等功能。
因此金屬管浮子流量計在安裝與使用中就必須要注意以下要求：
1.安裝金屬管浮子流量計之前一定要將管道內的焊渣、雜物清理干凈。
2.金屬管浮子流量計的直立部分必須垂直于地面安裝傾斜度不得超過5°。否則會影響測量精度。
3.為了確保金屬管浮子流量計的測量正確性，應在流量計的進口端增加不少于10DN的直管段，出口端不少于5DN的直管段，測量時調節控制閥必須安裝在流量計的下游。
4.若被測介質為大的脈動流或兩相流，應在流量計的上游安裝緩沖器來消除或減弱脈動，保證介質的流動是單相穩定的，同時，建議流量計最好使用阻尼型的。
5.測介質較臟或含有導磁顆粒時，應在流量計的上游安裝過濾器或磁過濾器。
6.流量計的安裝應能適當支撐管道的振動或減少流量計的軸向負荷，否則應增加固定流量計的支撐。

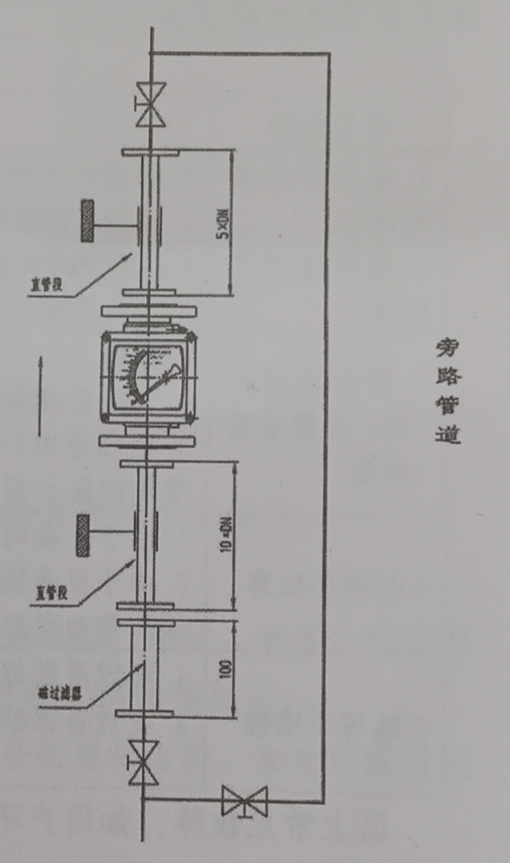

7.為了便于流量計的保養維修，磁過濾器的清洗以及用戶管路的定期維護保養，建議使用如圖所示的旁路管道。
8.當金屬管浮子流量計用于氣體測量時，應保證管道內的工作壓力不少于5倍流量計的壓力損失，使流量計能夠穩定正常動作。
9對電遠傳及帶報警限位開關的流量計在使用前，打開儀表蓋，按接線圖示正確接線。
10.按儀表指示器中的警牌，取出運輸中防止浮子振動的阻動件，復原后再使用儀表。
11.若開啟流量計時，由于管道內沒有壓力或系統還未達到儀表正常使用的工作壓力，必須緩慢開啟控制閥門，直到系統正常，儀表方可使用，否則容易造成指針跳動或浮子的突然撞擊而損壞的現象。
12.用戶使用時，若被測流體的密度與水不同時，或被測氣體的參數和工作狀態與制造廠家規定不同時應對流量計示值讀數進行換算，換算方法見下篇文章-金屬管浮子流量計的流量換算方法。
